"미래 반도체는 실리콘 포토닉스!" AI 한계 넘는 '차세대 반도체' 등장

by 매니머니캐치 2025. 6. 4.

[요약] 실리콘 포토닉스는 빛을 활용하여 데이터를 고속으로 처리하는 혁신적인 반도체 기술입니다. 기존 전자 기반 반도체와 달리 광자를 이용해 전송 속도를 극대화하고 전력 소모를 줄이는 장점이 있습니다. AI 데이터센터의 확장과 효율성 요구가 커지면서 이 기술이 주목받고 있으며, 채널당 최소 200Gbps에서 테라비트급 속도를 구현할 수 있어 기존 구리 기반 전송보다 훨씬 효율적입니다. 다양한 글로벌 기업들과 스타트업들이 이 기술을 도입하고 있으며, 데이터센터뿐 아니라 AI 가속기, 통신, 자율주행 등 다양한 분야로 적용 범위가 확대될 전망입니다.

실리콘 포토닉스란? - 빛으로 작동하는 반도체 혁명

최근 반도체 업계에서 AI 데이터센터의 급격한 확장과 효율성 향상 요구가 커지면서 실리콘 포토닉스(Silicon Photonics) 기술이 주목받고 있습니다. 말 그대로 '실리콘'과 '광학(포토닉스)'을 결합해 전자 대신 빛을 기반으로 작동하는 반도체 기술입니다.

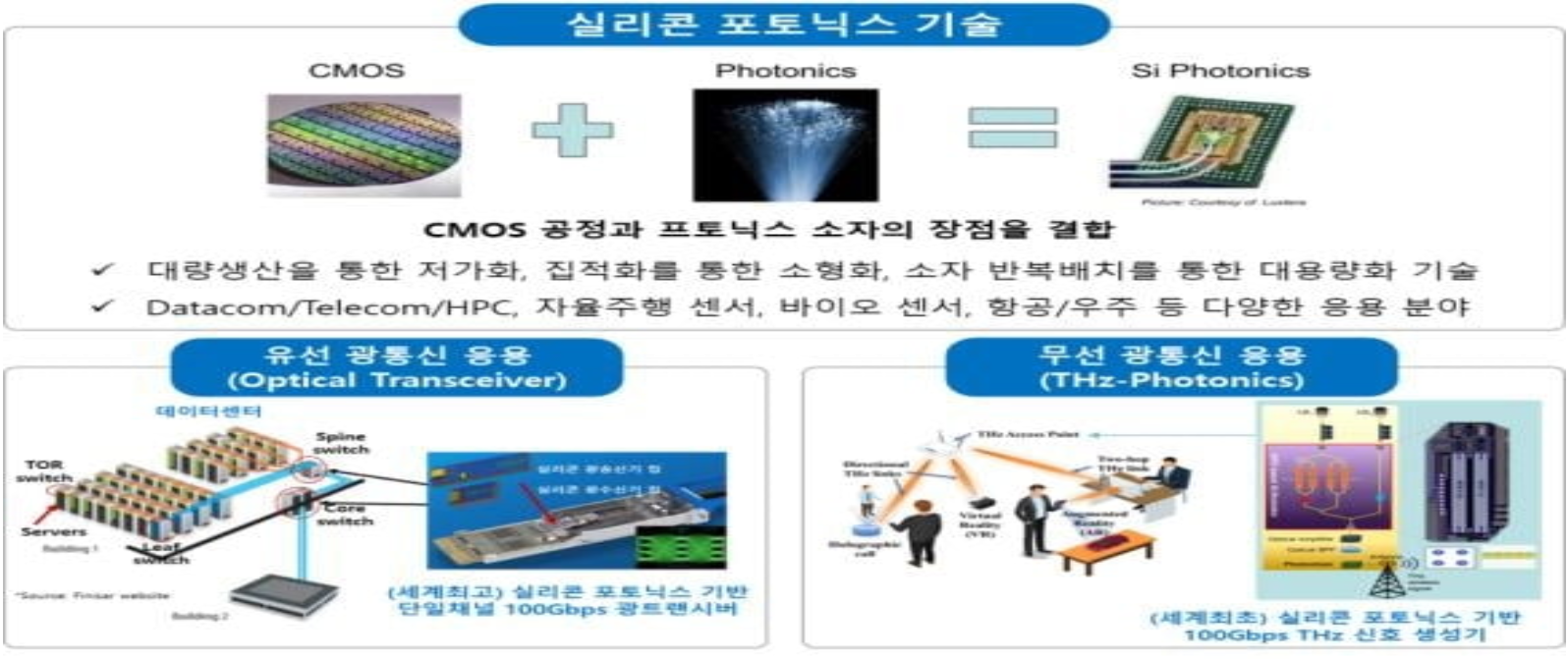

"실리콘 포토닉스는 광 케이블이나 광 트랜시버와 같은 기존의 광학 데이터 전송 기술을 실리콘 기반의 반도체 칩 위에 집적해 구현하는 기술입니다. 기존 광학 부품을 실리콘 칩 위에 통합하고 소형화해 구리 기반 데이터 전송보다 빠르고 효율적인 기술입니다."

기존의 반도체는 전자의 흐름을 이용해 데이터 처리를 수행하는 반면, 실리콘 포토닉스는 광자(Photon), 즉 빛을 활용해 데이터 전송 속도를 극대화합니다 [5]. 이 기술은 기존 구리 기반 전송 방식에 비해 훨씬 빠른 데이터 전송 속도와 낮은 전력 소모량을 제공해 AI 시대의 핵심 기술로 떠오르고 있습니다.

핵심 기술과 구성요소 - 전기에서 빛으로의 전환

실리콘 포토닉스가 단순히 실리콘 위에 광케이블을 설치하는 것이 아닙니다. 실리콘 기판 위에 포토닉스를 구현하기 위한 다양한 구성 요소들을 집적하는 방식입니다. 💡

실리콘 포토닉스의 주요 구성요소

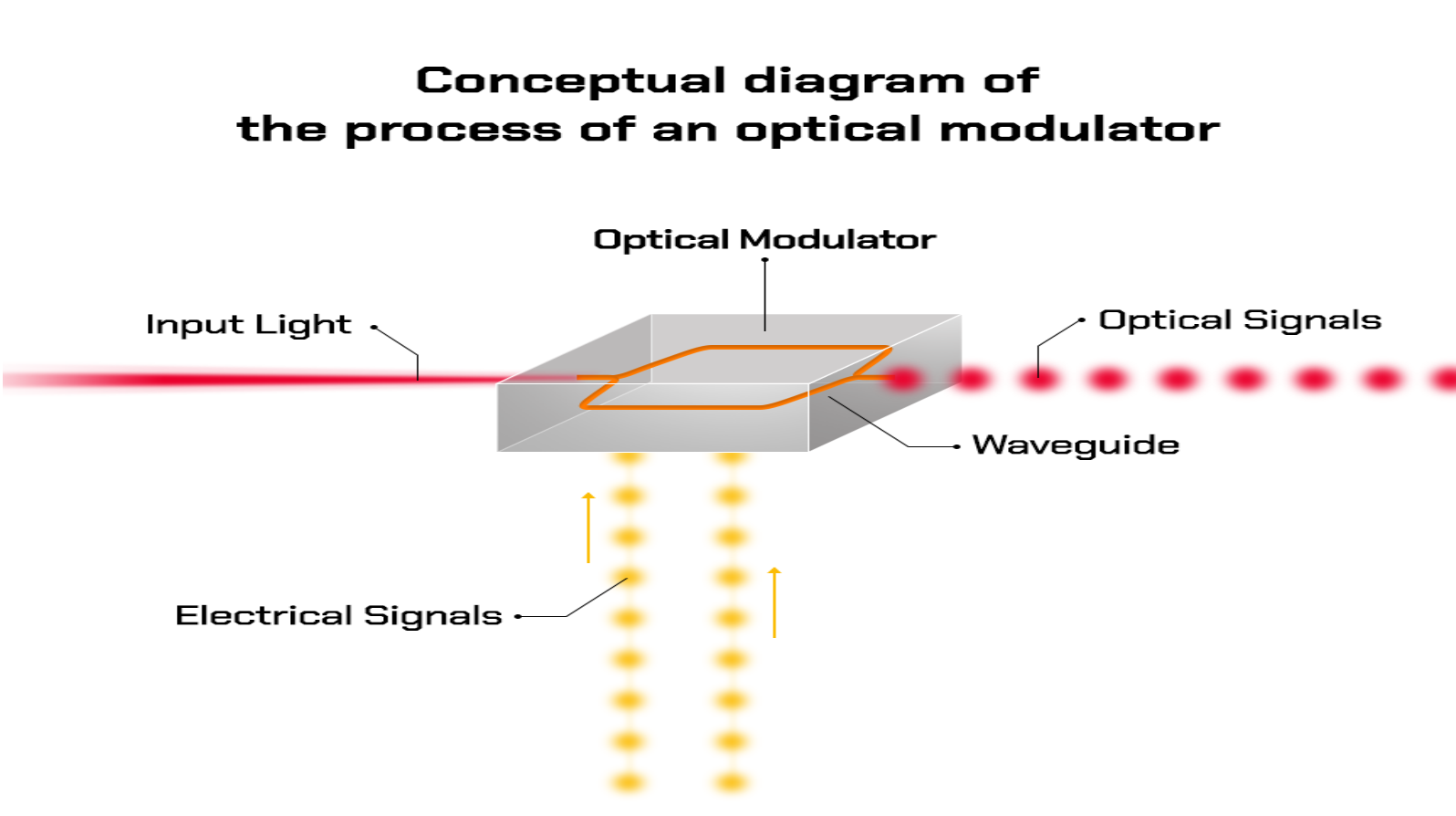

  • 광 변조기(Modulator): 전기 신호를 광신호로 변환
  • 광 검출기(Photodetector): 광신호를 다시 전기 신호로 변환

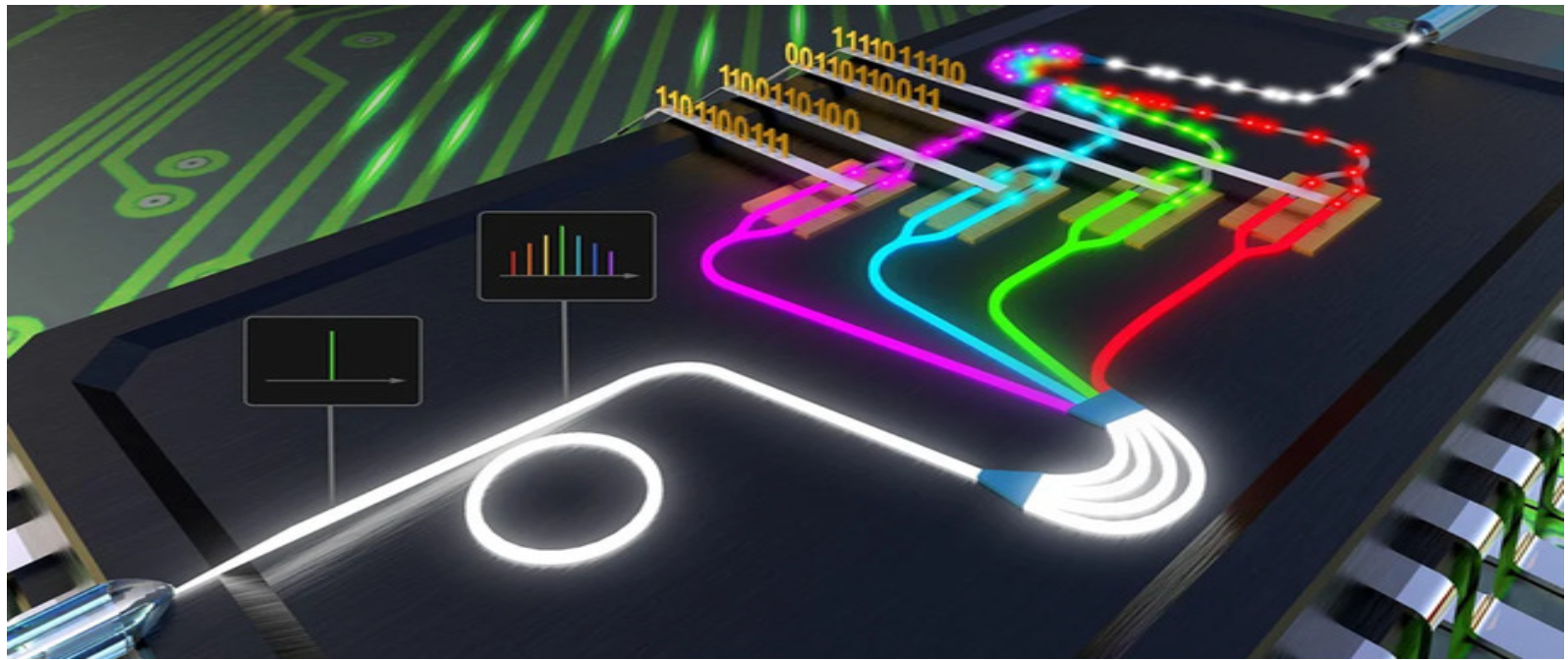

  • 파장 다중화기(WDM): 여러 파장의 신호를 동시에 전송
  • 광도파로(Waveguide): 빛이 이동할 수 있는 경로 제공
  • 위상 변환기(Phase Shifter): 빛의 위상을 직접 제어[3]

실리콘 포토닉스에서는 저항 조절 대신 도파로의 굴절률(Refractive Index)을 조절해 빛의 흐름을 제어합니다. 굴절률은 빛이 매질을 지날 때 받는 광학적 저항과 비슷한 개념으로, 이 값이 바뀌면 빛의 속도와 위상에 영향을 미칩니다.

위상 변환기는 빛의 위상을 직접 제어하도록 설계된 핵심 소자입니다. 굴절률을 약간 높이면 빛의 이동 속도가 느려져 도달 시간이 지연되고 위상도 뒤로 밀립니다. 이렇게 위상이 달라진 빛은 커플러 같은 다른 소자와 결합할 때 간섭 효과를 유발해 특정 경로에서 빛을 강화하거나 약화하는 등 다양한 신호 처리를 가능하게 만듭니다.

기존 기술과의 비교 - 속도와 효율성의 차이

실리콘 포토닉스 기술이 기존 구리 기반 전송 기술과 비교해 어떤 장점을 가지는지 살펴보겠습니다. 🚀

비교 항목 구리 기반 전송 실리콘 포토닉스
전송 속도 채널당 최대 50~100Gbps 채널당 최소 200Gbps~테라비트급(Tbps)
신호 손실 상대적으로 높음 매우 적음
전력 소모 높음 크게 감소
발열 문제 심각함 발열 없이 빛의 속도로 데이터 전송[4]

실리콘 포토닉스는 정확히 빛의 속도(진공에서 초당 약 30만km)로 데이터를 전송하는 것은 아닙니다. 실리콘 광도파로 내에서 전송하기 때문에 실제 속도는 진공 대비 약 60~70%(초당 약 18만~21만km) 수준입니다. 그러나 이는 기존 구리 기반 전기 신호 전송 속도와 비교하면 비슷하거나 다소 빠른 수준이고, 신호 손실이 훨씬 적고 데이터 전송 효율성이 월등히 높습니다.

"파장 다중화기를 활용하면 병렬로 데이터를 보낼 수 있기 때문에 실질적인 전송 속도가 훨씬 더 빨라집니다. 초고화질 영화 수백 편을 1초 만에 전송할 수 있는 수준입니다."

현재 시장 동향 - 글로벌 기업들의 움직임

실리콘 포토닉스 기술이 지금 주목받는 이유는 AI의 폭발적 성장 때문입니다. AI 데이터센터 구축 수요가 급증하면서 GPU뿐 아니라 HBM 메모리, 전력 부품 등 데이터센터 인프라에 대한 수요가 폭발적으로 증가했습니다. 이에 따라 데이터 손실 최소화와 효율성 향상이 중요한 문제로 떠올랐습니다.

실리콘 포토닉스 적용 방식

1. Near-Packaged Optics(NPO): 프로세서와 실리콘 포토닉스 칩을 별도의 패키지로 구성하고, 이를 외부 짧은 광섬유로 연결하는 기술. 신속한 적용이 가능하지만 설계 복잡성과 유지 보수에서 다소 한계가 있음.

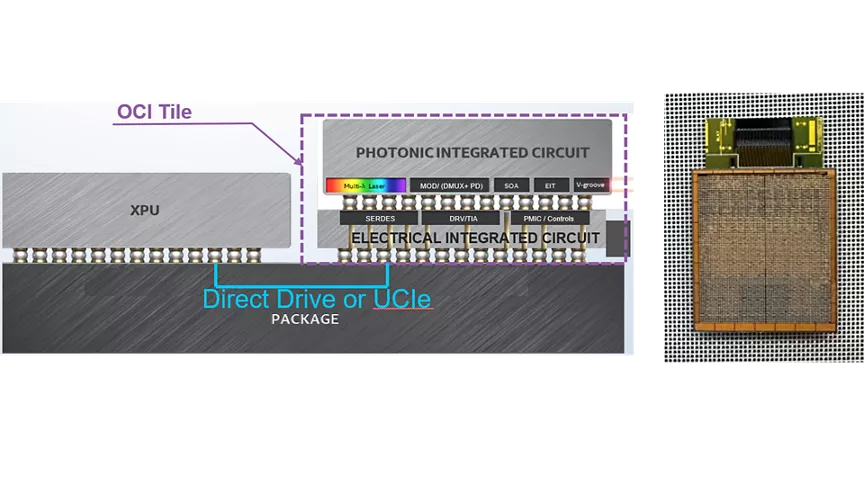

2. Co-Packaged Optics(CPO): 프로세서와 실리콘 포토닉스 칩을 하나의 패키지로 통합하는 방식. NPO보다 더욱 빠른 데이터 전송 속도와 우수한 전력 효율성을 제공함.

주요 실리콘 포토닉스 칩 생산업체로는 글로벌파운드리(GlobalFoundries)와 TSMC가 있습니다. 글로벌파운드리는 'Fotonix'라는 전용 공정을 제공하고 있으며, TSMC도 다양한 글로벌 기업의 실리콘 포토닉스 칩 생산을 담당하고 있습니다 .

실리콘 포토닉스 기술을 적극적으로 도입하는 글로벌 기업들은 AMD, 인텔, 엔비디아, 브로드컴, 마벨, 시스코 등이 있으며, 최근 AMD는 CPO 기술 확보를 위해 에노세미(Enosemi)를 인수했습니다.

미래 전망 - 확장되는 적용 분야

실리콘 포토닉스 기술이 다양한 분야로 확장되고 있습니다. 주목할 만한 스타트업들과 함께 미래 전망을 살펴보겠습니다.

주목받는 스타트업

  • 국내:
    • 라이팩(LIPAC) - CPO 기술 상용화
    • 포토니솔(Photonisol) - 광 아이솔레이터 칩 개발
  • 해외:
    • 에이어랩스(Ayar Labs) - 광 칩렛 기술
    • 아비세나(Avicena) - 마이크로LED를 광원으로 활용 (삼성전자, SK하이닉스, 타이거 글로벌 투자 유치)

실리콘 포토닉스의 적용 범위는 계속해서 확장될 전망입니다:

  1. AI 인프라: 데이터센터, AI 가속기, GPU와 CPU 연결[2]
  2. 통신 분야: 5G 및 6G 통신 인프라
  3. 자율주행: 자동차의 센서 및 데이터 처리 시스템
  4. 고성능 컴퓨팅(HPC): 대용량 데이터 처리가 필요한 분야[5]

실리콘 포토닉스는 단일 칩에서 빛과 전기 신호를 동시에 처리할 수 있어 광 트랜시버를 구성하기에 이상적인 기술입니다 . 특히 데이터 전송 효율성과 성능이 중요한 분야에서 지속적으로 성장할 것으로 기대됩니다.

결론 - 빛의 속도로 변화할 디지털 세상

실리콘 포토닉스 기술은 전자 대신 빛을 활용함으로써 데이터 처리와 전송의 새로운 패러다임을 제시하고 있습니다. AI 시대에 폭발적으로 증가하는 데이터 처리 요구를 해결할 핵심 기술로, 기존의 전자 기반 반도체의 한계를 뛰어넘을 것으로 기대됩니다.

"실리콘 포토닉스 엔진은 실리콘 기반 기술을 활용하여 광신호(빛)를 전기신호로 변환하거나, 반대로 변환하여 데이터를 고속으로 처리하는 장치입니다. 이 기술은 앞으로 데이터 전송, 통신, 센서, 및 컴퓨팅 분야에서 더욱 중요한 역할을 할 것입니다."

여러분의 생각은 어떠신가요? 💬

실리콘 포토닉스 기술이 가져올 미래에 대한 여러분의 의견이 궁금합니다. 댓글로 여러분의 생각을 공유해 주세요!

다음 글에서는 실리콘 포토닉스 기술이 실제 우리 일상에 어떤 변화를 가져올지 더 자세히 알아보겠습니다. 구독과 좋아요로 다음 콘텐츠 소식을 받아보세요!
